2025-06-19列管式換熱器是一種高效的熱交換設備，由多根平行排列的金屬管束構成，流體分別在管內和管外流動實現熱量交換。結構簡單、緊湊耐用，適應高溫高壓工況，廣泛應用于化工、石油、電力等領域，用于加熱、冷卻、冷凝或蒸發等工藝過程。

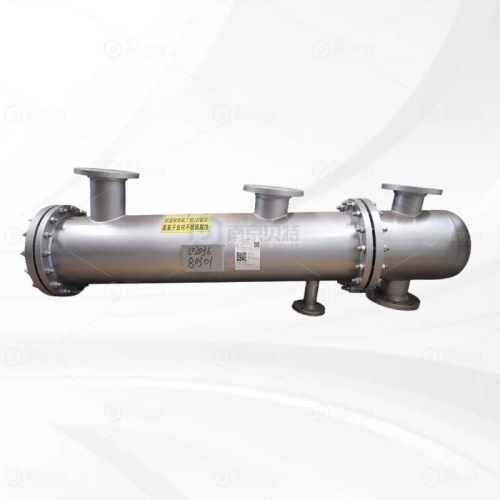

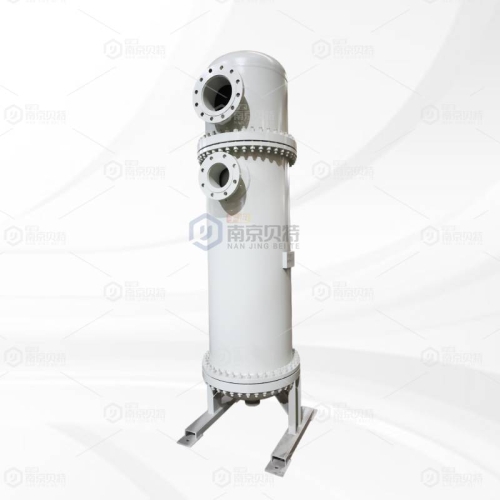

高經理 列管式換熱器是一種經典且廣泛應用的熱交換設備，核心結構由多根平行排列的金屬管束組成，管束兩端固定在管板上，形成管程（流體在管內流動）與殼程（流體在管外流動）兩個通道。工作時，兩種溫度不同的流體分別通過管程和殼程逆流或并流流動，通過管壁進行熱量交換，實現加熱、冷卻、冷凝或蒸發等工藝目標。
其優勢在于結構緊湊、耐壓耐溫性能強、適應性強（可處理氣-液、液-液、氣-氣等多種介質組合），且制造技術成熟、成本可控。廣泛應用于化工、石油、電力、制藥、食品等行業，是工業生產中實現熱量回收、溫度調控的關鍵設備。
優點
結構緊湊：單位體積內能布置較多的傳熱面積，占地面積小，可有效節省空間，適用于場地有限的場所。
適應性強：能適應多種工況，可用于高溫（可達 1000℃以上）、高壓（可達 30MPa 左右）的場合，也能處理各種不同性質的流體，如腐蝕性、粘性、含懸浮物等流體。
傳熱效率較高：通過合理設計管徑、管長、管間距以及排列方式等，可以實現良好的傳熱效果，能有效滿足大多數工業生產中的熱量交換需求。
操作彈性大：可以通過改變流體的流量、溫度等參數，在一定范圍內適應生產負荷的變化，保證生產的穩定運行。
制造技術成熟：經過長期的發展和改進，其設計、制造和安裝工藝都已經非常成熟，質量可靠，成本相對較低。
清洗和維護相對方便：部分結構的列管式換熱器，如浮頭式、U 型管式等，管束可以抽出，便于進行清洗和檢修，能有效延長設備的使用壽命。
管內清洗困難：對于固定管板式列管換熱器，當管內流體易結垢時，清洗比較麻煩，可能需要采用化學清洗或拆卸管束等方法，增加了維護成本和時間。
存在熱應力問題：在一些溫差較大的情況下，管束和殼體之間會產生熱應力，可能導致設備損壞，需要采取補償措施來減小熱應力的影響。
流速受限：由于管束的存在，流體在管內的流速受到一定限制，可能會影響傳熱效果和傳熱系數。
列管式換熱器的技術參數是衡量其性能、適用范圍及設計選型的關鍵指標，主要可分為以下幾類：
傳熱面積（A）
單位：㎡。指換熱器管束內外表面用于熱交換的總面積，直接影響換熱器的傳熱能力。設計時需根據熱負荷（Q）、傳熱系數（K）及對數平均溫差（ΔTm）計算：
A = \frac{Q}{K \cdot \Delta T_m}傳熱系數（K）
單位：W/(㎡·℃)。反映換熱器傳熱效率的綜合指標，受流體物性、流速、管壁材質及污垢熱阻等因素影響。需通過實驗或經驗公式確定。
對數平均溫差（ΔTm）
單位：℃。流體在換熱器進出口溫度差的對數平均值，計算公式為：
\Delta T_m = \frac{\Delta T_1 - \Delta T_2}{\ln(\Delta T_1 / \Delta T_2)}（ΔT?、ΔT?分別為換熱器兩端的溫差）
流量（q?）
單位：kg/h 或 m3/h。管程和殼程流體的質量流量或體積流量，直接影響傳熱量及流速。
流速
單位：m/s。流體在管內或殼內的流動速度，通?？刂圃?0.5~3 m/s 之間。流速過高會增加壓降，過低則可能引發結垢或傳熱效率下降。
進出口溫度（T?、T? 或 t?、t?）
單位：℃。流體在換熱器進出口的溫度，用于計算溫差及熱負荷。
管徑
單位：mm。常用管徑為 φ19mm（3/4英寸）、φ25mm（1英寸）等，小管徑可增加傳熱面積但可能增加壓降。
管長（L）
單位：m。常見長度為 1~6m，需根據設備空間及傳熱需求選擇。
管子排列方式
包括正三角形、正方形直列或錯列排列，影響流體分布、壓降及傳熱效率。
管程數（Np）
流體在管內流動的通道數（如 1 管程、2 管程等），管程數增加可提高流速和傳熱系數，但會增大壓降。
殼程數（Ns）
流體在殼內流動的通道數，通常為單殼程，復雜工況可能采用多殼程（如雙殼程）。
管材
常用碳鋼、不銹鋼（如 304、316L）、鈦材、哈氏合金等，需根據流體腐蝕性及溫度選擇。
殼體材質
碳鋼、不銹鋼或復合材料，需滿足耐壓、耐腐蝕及經濟性要求。
管板材質
與殼體或管材匹配，需具備足夠的強度和耐腐蝕性。
設計壓力（P）
單位：MPa。換熱器能承受的最大工作壓力，需根據工藝要求確定（如 0.6MPa、1.6MPa、3.0MPa 等）。
設計溫度（T）
單位：℃。換熱器能承受的最高/最低工作溫度，需覆蓋工藝流體溫度范圍。
壓降（ΔP）
單位：kPa 或 MPa。流體通過換熱器時的壓力損失，直接影響泵或風機的能耗。需平衡傳熱效率與壓降，避免過高能耗。
熱負荷（Q）
單位：kW 或 kJ/h。換熱器需傳遞的熱量，由工藝需求決定，計算公式為：
Q = q_m \cdot c_p \cdot (T_1 - T_2)
（c?為流體比熱容）
污垢系數（R_f）
單位：㎡·℃/W。反映管壁污垢對傳熱的影響，需根據流體清潔度及工況估算，定期清洗可降低污垢熱阻。
振動與噪聲
高流速或流體橫向沖刷可能導致管束振動，需通過防振設計（如折流板間距優化）減少振動和噪聲。
列管式換熱器的技術參數需綜合傳熱性能、流體特性、結構設計及運行條件確定，實際選型時需通過計算（如傳熱計算、壓降校核）并結合標準規范（如 GB/T 151、ASME SEC VIII）確保安全性和經濟性。
