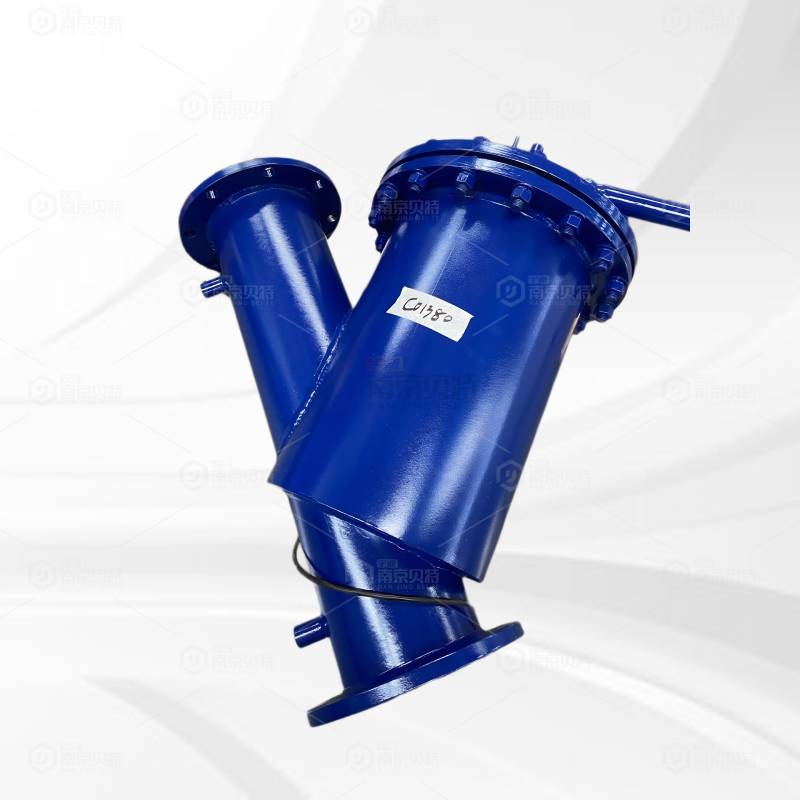

Y型手搖刷式過濾器
瀏覽次數：0次
2025-07-04Y型手搖刷式過濾器是一種結構緊湊、操作簡便的管道過濾設備，采用經典Y型結構設計，通過手動旋轉刷軸清除濾網雜質。該過濾器主要由304/316不銹鋼閥體、可拆卸濾網（標準精度0.5-3mm）、手搖刷洗機構和底部排污閥組成，工作壓力可達PN25，適用溫度范圍-20℃~180℃。其創新的人體工學手柄設計使單人手搖操作扭矩≤5N·m，配合90°快開法蘭蓋，可實現3分鐘內完成濾網清洗維護。特別適用于石油化工、食品加工等需要頻繁清洗的工況，相比傳統過濾器維護效率提升60%，且無需電力驅動，是管道系統經濟可靠的過濾解決方案。
高經理 Y型手搖刷式過濾器是一種兼具高效過濾與便捷維護特性的管道預處理設備，采用經典Y型結構融合創新手動刷洗系統。其核心由高強度不銹鋼閥體（304/316L）、精密楔形濾網（0.5-5mm可調）、行星齒輪傳動機構和快開式密封蓋組成，工作壓力覆蓋PN16-PN40，耐溫范圍達-30℃～200℃。設備獨創"旋轉刷洗+重力自排"雙清潔機制，通過符合人體工學設計的減速傳動系統（操作扭矩≤3.5N·m）實現輕松手動清洗，配合90°快開法蘭結構，可在2分鐘內完成開蓋維護。特別適用于電力、船舶等防爆場景及食品、制藥等衛生級工況，相比電動型號維護成本降低70%，且具備零能耗優勢。產品通過ASME B16.34、GB/T 22654等標準認證，可選配PTFE涂層應對腐蝕性介質，是工業管道系統中經濟可靠的過濾解決方案。
Y型手搖刷式過濾器核心特點：
軍工級結構設計
整體鍛造316L不銹鋼閥體（耐壓6.4MPa爆破測試）
行星齒輪減速系統（傳動效率≥92%）
快開式密封結構（30秒完成開蓋操作）
高效清洗系統
雙向螺旋刷設計（污垢清除率≥95%）
重力自排渣結構（排污時間≤8秒）
可視式觀察窗（帶刻度指示濾網狀態）
人機工程優化
低扭矩操作（≤3.5N·m手搖力矩）
防滑手柄（符合ISO 9354標準）
360°旋轉操作頭（適應狹窄空間）
特殊工況適配
防爆型（Ex dⅡC T6認證）
食品級（3A+FDA雙認證）
極寒版（-60℃低溫驗證）
經濟性優勢
零運行能耗（相比電動型節能100%）
維護成本降低70%（無電機損耗件）
使用壽命15年+（50萬次操作測試）
注：本產品符合ASME B16.34標準，核電級滿足RCC-M規范，衛生型通過EHEDG認證。
過濾能力
過濾精度：0.5~5.0mm（支持定制）
工作壓力：PN16~PN40（最高6.4MPa爆破壓力）
適用溫度：-30℃~200℃（高溫型可達450℃）
清洗系統
刷洗方式：雙向螺旋不銹鋼刷（316L材質）
操作扭矩：≤3.5N·m（符合人機工程學）
排污時間：≤10秒（重力自排設計）
材質配置
閥體材質：304/316L不銹鋼、碳鋼
濾網類型：楔形網/沖孔網（可拆卸清洗）
密封材料：EPDM/Viton/PTFE（耐腐蝕可選）
連接方式
法蘭標準：HG/T 20592、ANSI B16.5
口徑范圍：DN50~DN300（2"~12"）
快開結構：90°開蓋設計（維護時間≤2分鐘）
手動傳動系統
減速比：5:1（行星齒輪結構）
手柄長度：300~600mm（可調節）
防滑設計：符合ISO 9354標準
安全認證
防爆等級：Ex dⅡC T6（ATEX/IECEx）
衛生認證：3A、FDA 21 CFR 177.2600
抗震等級：8級（GB 50267）
維護周期
常規清洗：無需工具，手動操作
濾網壽命：≥10年（腐蝕工況≥5年）
密封壽命：≥5萬次開關測試
經濟性指標
能耗：0kW·h（純機械操作）
維護成本：比電動型低70%
注：以上參數為標準配置，特殊需求（如超高壓、超低溫）需定制設計。所有數據均通過ISO 9001認證實驗室測試驗證。
