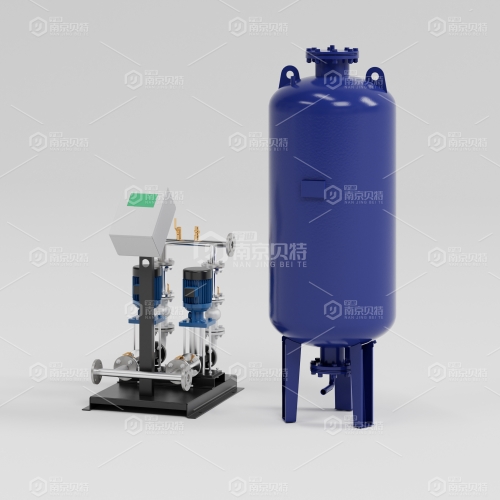

定壓補水裝置
瀏覽次數：0次
2022-04-21定壓補水裝置是在閉環系統中，依靠壓力自動控制，通過向系統內補水來維持設定壓力的設備。它能有效解決因系統水容量變化導致的壓力波動問題，保障系統穩定運行。
高經理 補水泵：是裝置的核心動力部件，負責將水從補水箱抽送到系統中。通常采用多臺水泵并聯或串聯的方式，以滿足不同工況下的補水需求，并提高供水的可靠性和穩定性。
補水箱：儲存用于補充系統的水源，一般采用不銹鋼或玻璃鋼材質，具有耐腐蝕、強度高的特點。補水箱的大小根據系統的最大補水量來確定。
壓力控制器：用于監測系統壓力，并根據設定值控制補水泵的啟停。壓力控制器具有高精度的壓力傳感器和智能控制電路，能確保系統壓力的精確控制。
安全閥：作為系統的安全保護裝置，當系統壓力超過設定的安全值時，安全閥自動開啟，釋放多余的壓力，防止系統因超壓而損壞。
止回閥：安裝在補水泵的出口處，防止系統中的水倒流回補水箱，確保補水的單向性。
自動化程度高：可實現自動監測、自動控制和自動補水，無需人工頻繁干預，大大降低了運行管理成本。
壓力控制精確：采用先進的壓力控制技術和高精度的壓力傳感器，能將系統壓力控制在極小的波動范圍內，保證系統的穩定運行。
運行可靠：設備的關鍵部件均采用優質材料和先進工藝制造，具有良好的耐腐蝕性和可靠性，可長期穩定運行。
節能高效：補水泵的選型和運行控制經過優化設計，能根據系統實際需求合理調整補水量和補水壓力，降低能耗。

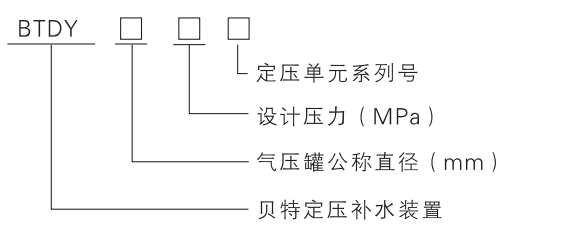

型號說明
工作原理
根據波義耳氣體定律，一定質量的氣體在一定溫度下，壓力與容積的乘積為常數。當水泵工作時，水送至給水管網的同時，多余的水進入氣壓水罐，水室擴大并將罐內的氣體壓縮，氣室縮小，罐內的壓力隨之升高；壓力升到設定的最高工作壓力時，電控柜切斷水泵的電源，水泵停轉，此時利用罐內被壓縮氣體的壓力將罐內貯存的水送入給水管網，水室縮小，氣室擴大，罐內壓力也隨之下降，當壓力降低到設定的最低工作壓力時，電控柜接通水泵電源，水泵重新啟動，如此周而復始， 不斷運行。

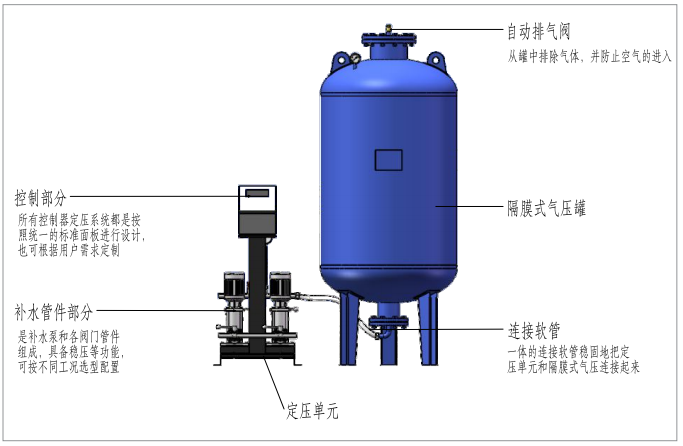

功能結構剖析

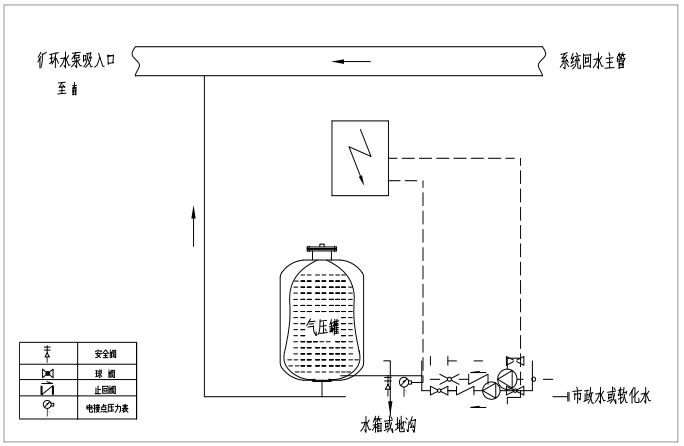

工作原理圖

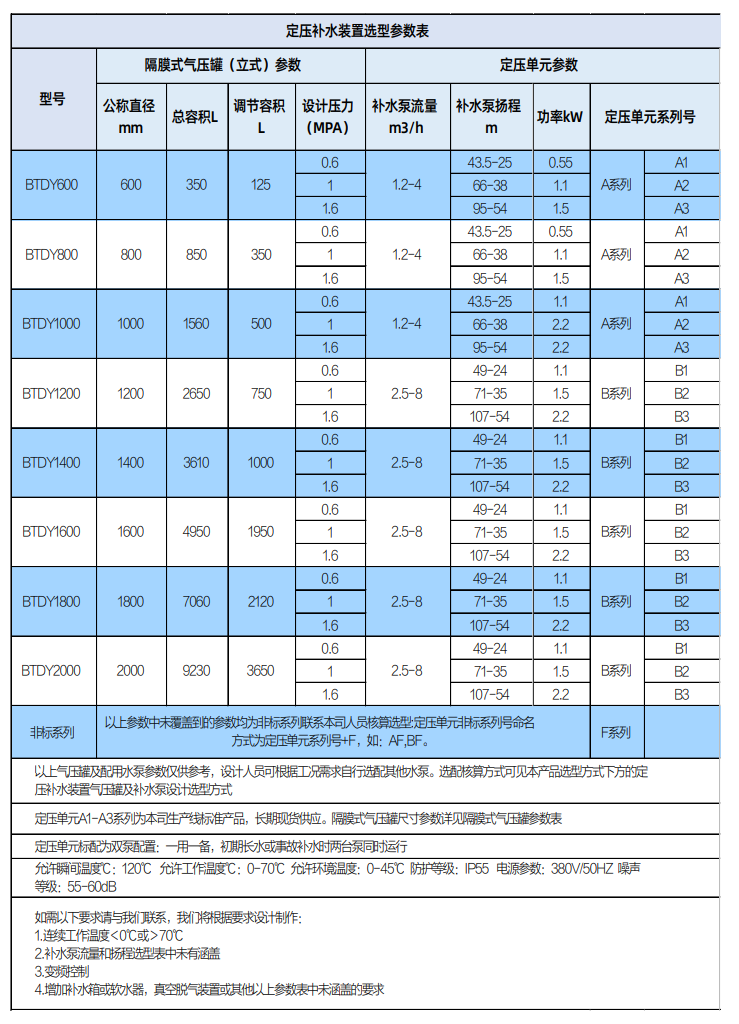

定壓補水裝置選型參數表

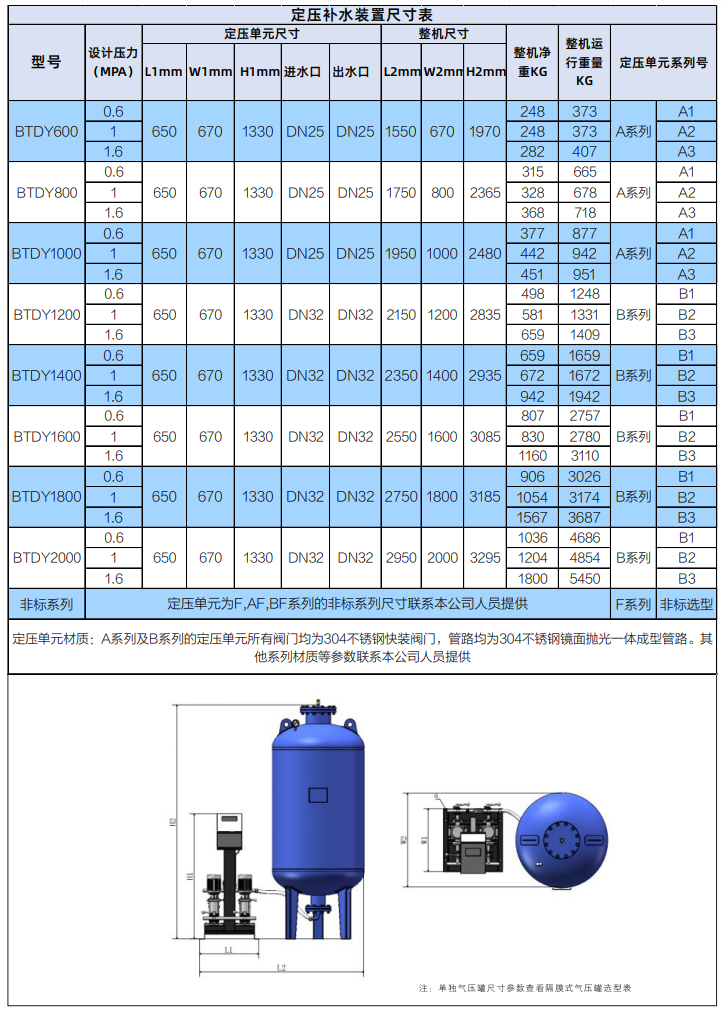

定壓補水裝置尺寸表
計算示例
1.氣壓罐的容積計算
式中∶
V —?dú)鈮汗迣?shí)際總?cè)莘e（m ）； Vmin—?dú)鈮汗拮钚】側莘e（m ）；
V—?dú)鈮汗拚{(diào)節容積，不宜小于3min平時運行的補水泵流量（m ）；當采用變頻泵時,補水泵流量可按額定轉速時補水泵流量的1/3～1/4確定。
β—容積附加系數,隔膜式氣壓罐取1.05 ,P1 和P2 分別為補水泵啟動壓力和停泵壓力（表壓，KPa），應綜合考慮氣壓罐容積和系統的最高運行工作壓力的因素取值,宜取O.65 ～0.85,必要時可取O.5~0.9。
2.氣壓罐工作壓力值（表壓,KPa）∶
2.1安全閥開啟壓力P4不得使系統內管網和設備承受壓力超過其允許工作壓力。
2.2膨脹水量開始流回補水箱時電磁閥開啟壓力P3 ，宜取0.9P4。
2.3補水泵啟動壓力P1 ，滿足定壓點下限要求，并增加10kPg的裕量。定壓點下限應符合：循環水溫度為6O℃~95℃時，應使系統最高點的壓力高于大氣壓力10kPg以 上；循環水溫度小于等于60℃的系統，應使系統最高點壓力高于大氣壓力5kPa以上。
2.4補水泵停泵壓力P2，宜取P2=0.9P3。
3.氣壓罐定壓的設計要點∶
3.1氣壓罐的定壓點通常放在系統循環水泵吸入端。
3.2氣壓罐的配管應采用熱浸鍍鋅鋼管或熱浸鍍鋅無縫鋼管。
3.3氣壓罐應設有泄水裝置 ，在管路系統上應設安全閥、電接點壓力表等附件（詳見原理圖）。
3.4氣壓罐與補水泵可組合安裝在鋼支座上。補水泵揚程應保證補水壓力比系統補水點壓力高30~50kPa；補水泵總小時流量宜為系統水容量的5%，不得超過10%。
3.5應設置閉式（補）水箱。并應回收因膨脹導致的泄水。
設 備 選 型 方 法
某兩管制空調系統冬季采用60/50℃熱水，系統水容量約為75m ；定壓補水點設在循環水泵入口，根據空調設備和管網允許工作壓力，確定循環水泵入口最高工作壓力為1.0MPa;采用囊式氣壓罐定壓；補水箱與系統最高點高差為45m；進行定壓補水設備的選擇計算。
1.符號說明∶
Vp —系統最大膨脹水量（m ）； Vt—-氣壓罐計算調節容積（m ）； Vmin —-氣壓罐最小總?cè)莘e（m ）； V—- 氣壓罐實際總?cè)莘e（m ）； P1—- 補水泵啟動壓力（kPa）； P2—- 補水泵停泵壓力（kPa）；
P3—- 膨脹水量開始流回補水箱時電磁閥開啟壓力（kPa）； P4—- 安全閥開啟壓力（kPa）；
α—-補水泵啟動壓力P1和停泵壓力P2的設計壓力比； β—-容積附加系數，囊式氣壓罐取1.05；
2.補水泵選擇計算
系統定壓點最低壓力為 45+0.5+1=46.5（m，465kPa）；補水泵揚程應不小于 465+50=515（kPa）；
補水泵總流量應不小于 75X5%=3.75（m/h）；
選用2臺流量為2.0m /h，揚程為550kPa的水泵，平時使用1臺，初期上水或事故補水時2臺水泵同時運行。
3.氣壓罐選擇計算
3.1調節容積應不小于3min補水泵流量∶ Vt≥2.0X3/60=0.1(m)
3.2系統最大膨脹量∶ Vp=0.01451X75=1.088(m)
3.3氣壓罐最低和最高壓力的確定
安全閥開啟壓力P4=1000kPa（補水點處允許工作壓力）；
膨脹水量流到補水箱時電磁閥的開啟壓力P3=0.9P4=900（kPa）；補水泵啟動壓力P1=465（kPa）
補水泵停泵壓力P2=0.9P3=810（kPa）；
核算壓力比α 滿足α 值的取值范圍要求。3.4氣壓罐最小總?cè)莘e
選擇RSN600囊式立式氣壓罐，罐體直徑600mm，高度1870mm，承壓1.0MPa，實際總?cè)莘eV=0.35m。
應 用 范 圍
1、居民區、住宅樓、村鎮的集中生活供水系統。
2、各種類型中央空調的循環泵、冷卻水供應系統。
3、高層建筑、賓館、飯店等生活供水系統。
4、綜合市場、寫字樓、商務樓生活供水系統
5、高層建筑熱水供給和熱水采暖系統與消防給水系統。
6、工礦企業的生產、生活供水、恒壓流量供水工藝流程等。
安裝注意事項
1、本設備安裝時應保持水平。
2、產品出廠前已進行了壓力試驗 ，現場安裝時也不得隨意拆卸罐體，以防影響設備的密封性。
3、機房應有良好的通風條件，室內溫度不應低于5℃，不高于40℃。室外安裝應考慮防凍、防風雨措施。
4、調試人員調試時，罐內需要充氣（設備出廠前均已充氣完畢，如有氣體泄露或未充氣情況按此步驟進行充氣），應嚴格按下述操作程序進行。
1）氣壓水罐調試時，應本著先充氮?dú)夂蟪渌脑瓌t進行。充水時可利用城市給水系統充水。充水時將排氣閥打開，當水室空氣排凈后即停止充水，關閉排氣閥。
2）充氣時先將電接點壓力表上、下指針轉至需要的最高壓力和最低壓力位置上，然后打開充氣嘴進行充氣，當氣壓的充氣壓力達到最高壓力值時，充氣完畢， 關閉充氣嘴。
設備維護
1.每隔一個季度，要關閉機組上的閥門斷開氣壓罐與系統的鏈接，同時排掉氣壓罐內的水，觀察氣壓罐上的壓力與機組調試后壓力是否一致，如果壓力降低，說明罐體泄露或者膠囊泄露，請檢查罐體及膠囊，看是否需要更換膠囊。
2.留意觀察電器元件及水泵是否有異常
