排污膨脹器
瀏覽次數：0次

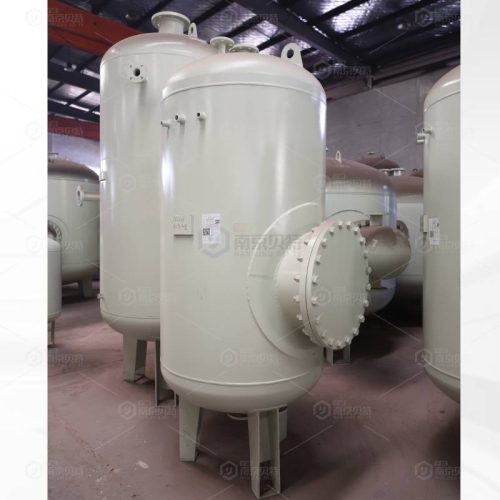

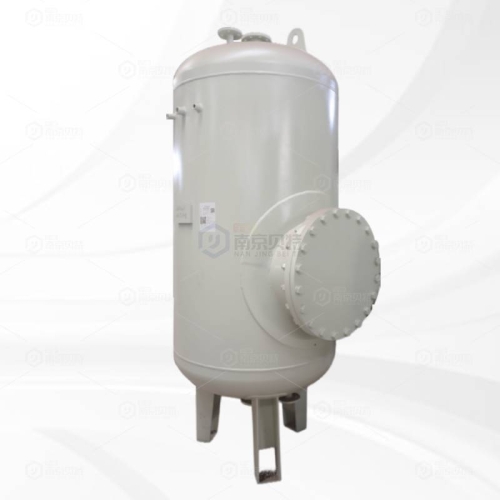

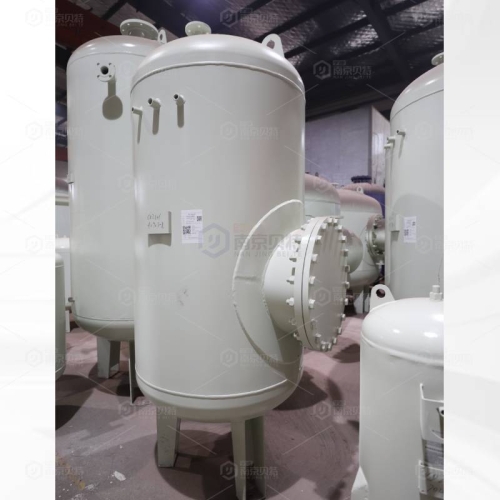

2025-06-20排污擴容器是一種用于鍋爐、熱力系統等蒸汽設備的輔助裝置，主要用于接收和處理系統排出的高溫高壓污水、蒸汽及雜質，通過擴容降壓的方式實現氣液分離與熱量回收。其核心功能是將高溫高壓的排污水迅速擴容降壓，使蒸汽從液態水中分離出來并回收利用，同時降低污水溫度以便安全排放，從而減少能源浪費、提高系統熱效率，并保護環境。
高經理 排污擴容器是蒸汽系統中的關鍵輔助設備，用于接收并處理鍋爐、熱力系統等排放的高溫高壓污水及蒸汽，通過擴容降壓實現氣液分離與余熱回收。其核心功能是將排污水的勢能和熱能轉化為可利用的蒸汽資源，減少能源浪費和環境污染，提升系統運行經濟性。
排污擴容器具有以下顯著特點：
通過擴容降壓使排污水中蒸汽閃蒸分離并回收，能將閃蒸蒸汽重新投入系統利用，減少能源浪費，節能效果顯著，可降低系統整體能耗10% - 20%。
設計有安全閥等安全保護裝置，可有效防止因壓力異常升高而導致的超壓危險，確保設備和系統的安全穩定運行。
承壓部件采用優質材料制造，能承受高溫高壓工況，保證長期可靠工作。
降低排污水的溫度和壓力后再排放，減少對環境的熱污染，符合環保要求。
回收蒸汽減少了鍋爐等設備的燃料消耗，間接降低了污染物的排放。
內部設置有合理的汽水分離裝置，如擋板、旋流板等，能有效分離蒸汽和水，提高蒸汽回收質量，減少蒸汽攜帶的水分。
有不同規格和容積可供選擇，能根據不同系統的排污量和工況要求進行定制。
可以單罐使用，也能多罐并聯運行，以適應大規模系統的排污處理需求。
結構設計相對簡單，內部部件易于檢查、清洗和更換。
配備液位計、壓力表等監測裝置，方便運行人員實時掌握設備運行狀態，及時發現和處理問題。
排污擴容器的技術參數因應用場景、系統規模及設計要求不同而存在差異，以下為典型技術參數范圍及核心指標說明：
1. 基礎結構參數**
? 公稱通徑（DN）：通常為 DN50~DN300（對應管道直徑50mm~300mm），需與鍋爐或熱力系統的排污管道尺寸匹配；
? 罐體容積： 0.5~20 m3（立方米），小型設備（如低壓鍋爐）可選 0.5~2 m3，大型電站鍋爐或工業系統需 5~20 m3，具體根據系統排污量（如鍋爐噸位）確定；
? 設計壓力： 0.6~4.0 MPa（兆帕），適配中低壓蒸汽系統（如電站鍋爐排污壓力通常為0.8~1.6MPa）；
? 工作溫度： ≤250℃（常規），部分高溫工況（如高壓鍋爐）可定制 ≤300℃ 的耐高溫版本。
2. 性能參數**
? 蒸汽回收率： ≥80%（通過擴容降壓實現閃蒸蒸汽分離回收，減少能源浪費）；
? 排污能力： 1~50 t/h（噸/小時），具體流量取決于鍋爐噸位及排污頻率（如電站鍋爐排污量約為鍋爐蒸發量的1%~5%）；
? 閃蒸蒸汽壓力： 0.05~0.3 MPa（回收蒸汽壓力較低，需接入低壓蒸汽管網或除氧器）。
3. 材質與結構參數**
? 罐體材質： 碳鋼襯膠（耐腐蝕、耐磨損）或 304/316L不銹鋼（適用于含腐蝕性介質的工況）；
? 內部組件材質：濾網、擋板等采用 304不銹鋼，耐高溫、抗汽蝕；
? 連接方式： 法蘭連接（標準PN10/PN16或ANSI 150LB），便于與排污管道對接；
? 安全附件：標配 安全閥（超壓保護）、壓力表（實時監測壓力）、液位計（觀察罐內水位），部分機型配置 液位連鎖裝置（自動控制排污閥啟停）。
4. 控制與監測參數**
? 壓差控制：通過壓力傳感器監測進出口壓差（正常范圍 0.05~0.2 MPa），提示是否需要清理內部雜質；
? 溫度監測： 0~300℃（誤差±2℃），實時監控排污水溫度，避免超溫?fù)p壞設備；
? 自動化程度：可選配 PLC控制系統，實現排污閥啟停、蒸汽回收管道切換的自動化控制，適用于無人值守場景。
? 排污方式：支持 連續排污（小流量持續排放）或 定期排污（大流量間歇排放），適配不同鍋爐運行模式；
? 安裝方式： 落地式（常規）或 立式（節省空間），需根據現場空間布局選擇；
? 排放標準：閃蒸后污水溫度降至 ≤80℃（減少熱污染），符合環保排放要求。
實際選型需結合鍋爐噸位、排污量、蒸汽壓力及溫度等參數，由廠家提供定制化方案，并確保符合 GB/T 1576-2018《工業鍋爐水質》、TSG G0001-2012《鍋爐安全技術監察規程》 等標準要求。
