不銹鋼管道 板式換熱機組
瀏覽次數：0次

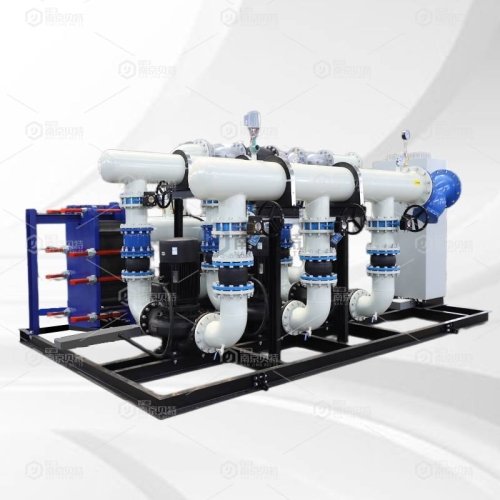

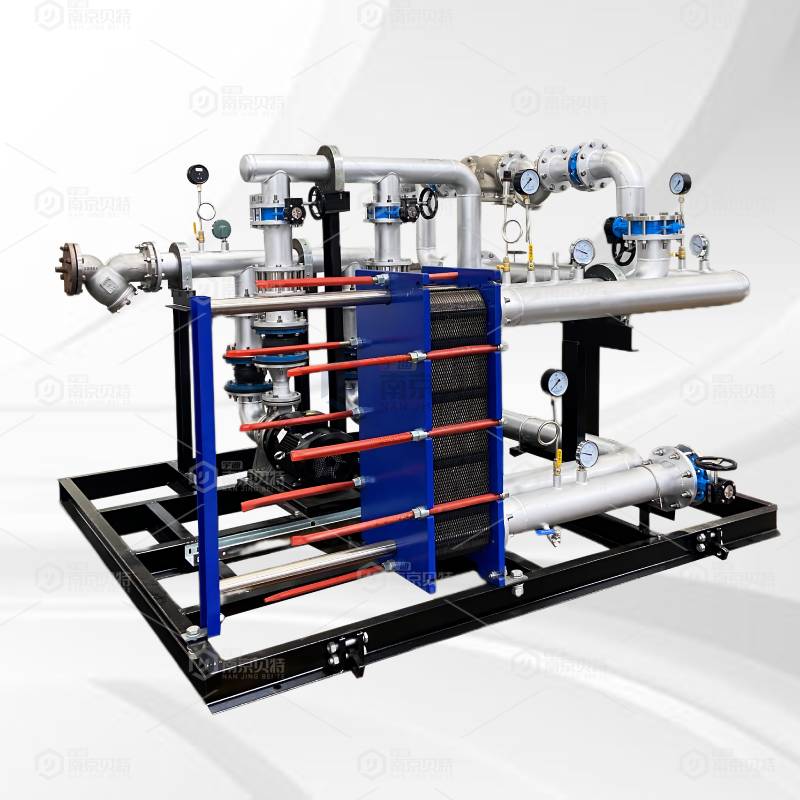

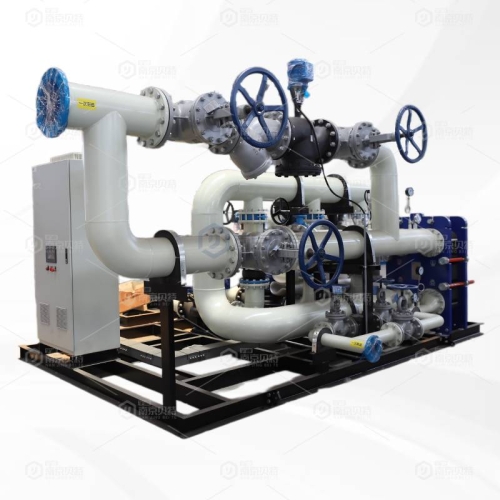

2025-08-08板式換熱機組，又稱板換機組或板式熱交換機組，是一種高效換熱設備，由板式換熱器、循環泵、閥門、儀表及智能控制系統等組成，廣泛應用于供暖、空調及工業流程。其核心部件采用波紋板片疊壓成型，具有換熱效率高、結構緊湊、維護方便等特點。在集中供熱系統中常被稱為換熱站機組或熱力交換站，工業領域則多簡稱為板換?？筛鶕?jù)需求定制集成化或智能化方案，滿足不同場景的熱能交換需求。
高經理 不銹鋼管道板式換熱機組的工況特點如下：
液體-液體換熱：如水-水
蒸汽-液體換熱：如蒸汽加熱水或工藝流體。
腐蝕性介質：不銹鋼（如304/316L）耐酸堿，適用于化工、制藥等行業。
溫度范圍：-20℃ ~ 200℃（高溫型可達250℃）。
壓力范圍：常規0.6~1.6MPa，高壓型可達2.5MPa以上。
流量調節：通過變頻泵或閥門控制，適應變工況需求。
暖通空調：區域供暖、制冷系統。
優勢：結構緊湊、換熱效率高（比管殼式高3~5倍）、易拆卸清洗。
限制：對雜質敏感（需加裝過濾器），大顆?；蚋哒扯冉橘|(zhì)需特殊設計。
定期檢查密封墊片老化情況，防止泄漏。
停機時排凈介質，避免低溫凍裂或腐蝕。
不銹鋼板式換熱機組適合中小流量、清潔或腐蝕性介質的換熱，需根據具體介質特性選型并匹配工況條件。
不銹鋼管道板式換熱機組具有以下性能特點：
高傳熱系數：波紋板片設計形成湍流，換熱效率比管殼式高 3~5倍，節能顯著。
小溫差傳熱：可實現 1℃~2℃ 的端差，適合低溫余熱回收。
體積小：相同換熱量下，占地僅為管殼式的 1/3~1/5，節省安裝空間。
模塊化設計：可通過增減板片靈活調整換熱量，便于擴容或改造。
不銹鋼材質（304/316L）：耐酸堿、氯離子腐蝕，適用于海水、化工介質等惡劣工況。
密封墊片可選：EPDM、NBR等材質適配不同溫度及化學環境。
易拆卸清洗：板片可快速拆開，機械或化學清洗便捷，減少停機時間。
長壽命：不銹鋼抗結垢，密封墊片更換周期 3~5年，維護成本低。
集成變頻泵與傳感器：支持流量、溫度自動調節，匹配智慧供熱/工業物聯網系統。
低阻力設計：流道優化，壓降低于 50kPa，減少泵耗能耗。
介質要求高：需過濾雜質（顆?！?mm），高粘度或含纖維介質需特殊流道設計。
承壓受限：常規型號耐壓≤2.5MPa，超高壓需定制強化結構。
總結：該機組以高效節能、緊湊靈活為核心優勢，適合清潔或腐蝕性介質的換熱需求，但需嚴格匹配工況條件以確保長期穩定運行。
換熱面積：5~500 m2（可定制）
設計壓力：0.6~2.5 MPa（常規1.0/1.6 MPa，高壓型可達4.0 MPa）
設計溫度：-20℃~200℃（高溫型可達250℃）
板片材質：304、316L、鈦等（可選）
密封墊片：EPDM（-25℃~150℃）、NBR（-15℃~130℃）、氟橡膠（-10℃~180℃）
流量范圍：10~1000 m3/h（單臺）
介質類型：水、蒸汽
允許顆粒度：≤1 mm（需加裝過濾器）
粘度限制：≤500 mPa·s（高粘度需特殊設計）
傳熱系數：3000~7000 W/(m2·K)（水-水工況）
端差（ΔT）：1~5℃（最小可達1℃）
熱回收效率：≥90%（余熱回收工況）
壓降范圍：30~100 kPa（單側流體）
流速范圍：0.2~1.0 m/s（優化防堵塞）
循環泵：變頻控制，功率0.75~55 kW（按流量/揚程匹配）
控制系統：PLC/DDC自動調節溫度、壓力、流量
過濾器精度：80~100目（保護板片）
機組長度：1.5~6 m（視換熱面積而定）
機組重量：200~5000 kg（不銹鋼材質）
設計制造：GB/T 16409、ASME、PED
密封性測試：1.25倍設計壓力保壓30分鐘無泄漏
耐腐蝕性：通過ISO 9227鹽霧測試（316L材質）
注：以上參數為常規型號范圍，具體需根據工況定制，如高溫、高壓、腐蝕性介質等特殊需求可調整設計。
